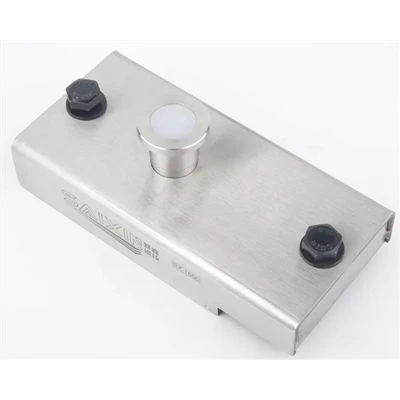

Cast-Réparer les ancrages

Les-ancrages de fixation coulés sont des composants d'ancrage en acier-de précision intégrés directement dans le coffrage en béton avant le coulage de la structure. En positionnant ces-douilles filetées et assemblages de canaux robustes avant la mise en place, les fabricants de béton préfabriqué et les entrepreneurs généraux établissent des points de connexion permanents et encastrés-sans perçage après-installation. Les pieds d'ancrage intégrés et les nervures de distribution en béton soudées transfèrent les charges de traction et de cisaillement en profondeur dans la matrice structurelle environnante, évitant ainsi l'effritement localisé et éliminant le risque de coupure des barres d'armature internes.

Positionnement du coffrage pré- :Fixé aux moules en acier ou en bois via des formeurs magnétiques, des plaques de clouage ou des broches en acier pour empêcher tout déplacement lors des vibrations et de la consolidation du béton.

Répartition des forces matricielles profondes :Les broches d'ancrage soudées et les profilés nervurés transfèrent les charges uniformément dans la section centrale en béton plutôt que de compter sur le frottement de surface.

Fils internes réutilisables :Filetages métriques internes-usinés avec précision, protégés lors du coulage par des capuchons en plastique jetables ou des remplissages en mousse, garantissant un engagement propre du filetage lors du décoffrage.

Intégration de surface affleurante :Les faces supérieures des ancrages s'installent au ras de l'extérieur du béton, éliminant ainsi les risques de saillie et permettant un assemblage modulaire rationalisé.

Géométrie anti--rotation :Les corps de manchons hexagonaux, carrés ou à brides empêchent la rotation des composants à l'intérieur du béton durci lors du serrage des boulons de connexion à haute -tension.

Classement des matériaux :Acier au carbone (Q235B, Q355B, S235JR, S355JR, ASTM A36, ASTM A572 grade 50) et acier inoxydable (grade 304/1.4301, grade 316/1.4401).

Normes d'exécution et de soudage :Fabriqué conformément à la norme EN 1090-2 (Exécution des structures en acier) et AWS D1.1 (Code de soudage structurel). Soudage réalisé selon les exigences de qualité ISO 3834-2.

Protection des surfaces :Galvanisé à chaud-par immersion (HDG) selon la norme ISO 1461/ASTM A123 avec une épaisseur de revêtement minimale de 85 um pour une exposition extérieure ; finition unie pour éléments intérieurs préfabriqués à sec.

Traçabilité :FR 10204 3.1 Certificats de test d'usine (MTR) fournis pour chaque lot de chaleur de matière première.

Modes de défaillance à évaluer :Les ingénieurs doivent calculer la rupture du cône de béton, la rupture en traction de l'acier, la résistance à l'arrachement-et les limites de distance aux bords sur la base des modèles de conception ACI 318 ou EN 1992-4 (Eurocode 2).

Distances et espacement des bords :Des distances minimales aux bords doivent être respectées pour éviter une fissuration prématurée du béton. Le chevauchement des cônes de contrainte des ancrages adjacents nécessite des facteurs de réduction de charge ou des ajustements de disposition des renforts structurels.

Chargement dynamique ou statique :Les ancrages standards supportent des charges statiques (supports de canalisations, chemins de câbles, plafonds suspendus). Pour les applications dynamiques, cycliques ou sismiques (rails de grue, supports de machines industrielles), des ensembles de douilles résistants à la fatigue-avec un encastrement accru doivent être spécifiés.

Seuils de résistance du béton :Résistance à la compression caractéristique minimale du cube/cylindre de 25 MPa (C25/30) requise au moment de la charge initiale de la fixation.

Panneaux muraux en béton préfabriqué :Sécurisation de panneaux sandwich structurels, de supports de revêtement architectural et de supports de cloisons intérieures.

Supports pour tuyaux industriels et MEP :Montage de tuyauteries mécaniques lourdes, de chemins de câbles électriques et de conduits de ventilation à l'intérieur de tunnels et de sous-stations de services publics préfabriqués.

Infrastructure modulaire :Fixation de garde-corps, d'écrans antibruit, de composants secondaires de ponts routiers et de segments de revêtement préfabriqués pour tunnels.

Joints de structure en acier-sur-béton :Raccordement de la charpente en acier secondaire et des colonnes de support de mezzanine directement aux dalles de plancher en béton coulé ou aux poutres de fondation.

Contrôle des matières premières entrantes :Analyse de la composition chimique par spectromètre et tests de traction effectués avant l'usinage CNC.

Dans-Audits dimensionnels de processus :Inspection du premier-article (FAI) à l'aide de machines à mesurer tridimensionnelles (MMT) pour vérifier les pas de filetage critiques et la longueur du corps.

Vérification du fil :Test de jauge de filetage 100 % Go/No-Go sur chaque douille interne usinée pour éviter le grippage de l'assemblage sur site ou le filetage croisé-.

Tests non-destructifs (CND) :Tests de particules magnétiques (MT) et tests par ultrasons (UT) effectués sur les assemblages d'ancrages soudés structurels conformément aux plans de qualité de soudage.

Contrôles de l'épaisseur du revêtement :Vérification par jauge d'induction magnétique confirmant que la distribution de la couche de zinc HDG répond aux seuils ISO 1461.

Géométries non-standard :Longueurs d'ancrage sur mesure, angles de courbure personnalisés et configurations de filetage non-standard (par exemple, M27, M30 ou tailles impériales personnalisées) conçues pour des géométries architecturales uniques.

Matériaux spécialisés :Aciers alliés pour les environnements à température extrêmement basse-ou aciers inoxydables duplex de qualité marine-pour les eaux usées à haute-chlorure et les installations côtières.

Plaques de fixation intégrées :Combinaison de douilles filetées soudées sur des plaques de montage en acier de construction embouties pour un partage de charge multi-directionnel.

Masquage du fil de protection :Capuchons en silicone-haute température ou-bouchons moulés sur mesure installés pour maintenir les filetages internes complètement étanches contre la pénétration de coulis de béton.

Pour accélérer l'examen des soumissions techniques, la conception technique et le devis, veuillez fournir les paramètres de projet suivants :

Dessins techniques :Dessins d'atelier structurels, fichiers CAO (DWG/STEP) ou modèles Tekla montrant les dimensions des éléments et la disposition des barres d'armature.

Exigences de charge :Charges de conception ultimes ou de travail (Tension N_Ed et Shear V_Ed en kN), spécifiant si les charges sont statiques, sismiques ou sujettes à la fatigue-.

Classement environnemental :Catégorie de corrosivité atmosphérique ISO 12944 (C1 à C5) ou conditions d'exposition spécifiques (par exemple, usine chimique, côte marine).

Spécifications du béton :Classe de résistance à la compression (C_cube / C_cylinder), délais de durcissement minimum et contraintes d'épaisseur des éléments.

Volume et calendrier de livraison :Quantité totale requise par type de taille, étapes de livraison cibles et spécifications d'emballage d'exportation (par exemple, emballage anti-corrosion VCI, palettes en bois certifiées pour l'exportation-).
